ST908

一、特点:
● 体积超小,可贴片安装。
● 检测距离:0.25--2mm。

PDF资料下载,请点击图片


二、极限参数:(Ta=25℃)

项 目

符号

数值

单位

输入

正向电流

IF

50

mA

反向电压

Vr

5

V

耗散功率

P

75

mW

输出

集-射电压

Vceo

30

V

射-集电压

Veco

5

V

集电极功耗

Pc

75

mW

工作温度

Topr

-25~+85

储存温度

Tstg

-40~+85


三、光电特性:(Ta=25℃)

项 目

符号

测试条件

最小

典型

****

单位

输入

正向压降

VF

IF=20mA

-

1.20

1.6

V

反向电流

IR

VR=5V

-

-

10

μA

输出

集电极暗电流

Iceo

Vce=10V

-

-

0.1

μA

集电极亮电流

IC

Vce=5V,IF=20mA

0.10

-

-

mA

饱和压降

Vce

IC=2mA,IB=0.1mA

-

-

0.4

V

传输
特性

响应时间

Tr

IC=0.1mA,Vce=2V
RL=100KΩ

-

20

-

μs

Tf

-

20

-

μs

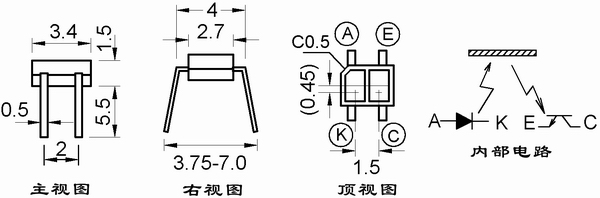

四、外形尺寸图:
