ST220

一、特点:
● 采用高发射功率红外光电二极管和
  高灵敏度双光电晶体管组成。
● 光轴中心:3.8mm。
● 分辨率:0.8mm。

PDF资料下载,请点击图片



二、极限参数:(Ta=25℃)

项 目

符号

数值

单位

输入

正向电流

IF

50

mA

反向电压

Vr

6

V

耗散功率

P

75

mW

输出

集-射电压

Vceo

25

V

射-集电压

Veco

6

V

集电极功耗

Pc

50

mW

工作温度

Topr

-20~+65

储存温度

Tstg

-30~+75


三、光电特性:(Ta=25℃)

项目

符号

测试条件

最小

典型

****

单位

输入

正向压降

VF

IF=20mA



1.25

1.5

V

反向电流

IR

VR=3V



-

10

μA

输出

集电极暗电流

Iceo

Vce=20V

-

-

1

μA

集电极亮电流

IL

Vce=5V,IF=8 mA

0.4

-

-

mA

饱和压降

VCE

IF=8mA,Ic=0.15mA

-

-

0.4

V

传输特性

响应时间

Tr

IF=20mA,Vce=5V
Rc=100Ω

-

5



μS

Tf

-

5

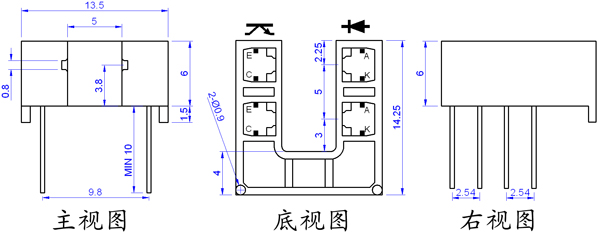

四、外形尺寸图:
