ST127

一、特点:
● 采用高发射功率红外光电二极管和
  高灵敏度光敏晶体管组成。
● 光缝宽度:0.6mm;光轴中心:2.1mm。

PDF资料下载,请点击图片


二、极限参数:(Ta=25℃)

项 目

符号

数值

单位

输入

正向电流

IF

50

mA

反向电压

VR

5

V

耗散功率

P

75

mW

输出

集-射电压

Vceo

30

V

射-集电压

Veco

5

V

集电极功耗

Pc

75

mW

工作温度

Topr

-20~+65

储存温度

Tstg

-30~+75


三、光电特性:(Ta=25℃)

项  目

符号

测试条件

最小

典型

最大

单位

输入

正向压降

VF

IF=20mA

-

1.2

1.5

V

反向电流

IR

VR=5V

-

-

10

μA

输出

集电极暗电流

Iceo

Vceo=20V,Ee=0mW/cm2

-

-

100

nA

集电极亮电流

IC

Vce=5V,Ee=1mW/cm2

0.52

-

3.48

mA

饱和压降

VCE

Ic=0.5mA,Ee=10mW/cm2

-

-

0.4

V

传输
特性

响应时间

Tr

Vce=5V,Ic=1mA
RL=1000Ω

-

15

-

μS

Tf

-

15

-

μS

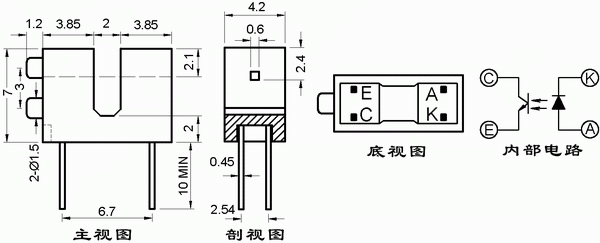

四、外形尺寸图:
