MD-202
  资料下载请点击图片

一、特点:
1.适用于开关电源不间断电源以及工业自动化控制。
2.低泄漏电流,高插入损耗,可用来防止瞬间脉冲
干扰和连续或间断的其它干扰。
3.产品性能可靠,广泛用于各种工业场合。
4.广泛用于印刷电路板上的电磁干扰控制。
5.体积小,安装方便。


二、主要技术参数:

型 号

工作电压
AC/DC(V)

负载电流
(A)

电压降
(V)

泄漏电流
(端子对地)

抗电强度
(端子对地)

MD-202

220V

2A

<0.2

<0.5mA

AC 2000V<5mA


三、正弦波衰减特性:(50Ω)

       频率 型号/规格

0.1~0.6MHz

0.6~30MHz

端子间[dB]

端子与地[dB]

端子间[dB]

端子与地 [dB]

MD-202

2A

>10

>15

>35

>20


四、滤波器在使用中的注意事项:


1.应尽量避免滤波器的进线在机柜内迂回。
2.滤波器的安装方式要有利于发挥其对高频有降低接地阻抗的特点。
3.滤波器直接安装在结构件上,一定要除净结构件上的漆皮等绝缘物质,使滤波器外壳与结构件保持良 好的电接触。
4.注意机柜内部不可出现滤波器接地电流。
5.布线时尽量使滤波器的出线远离进线。

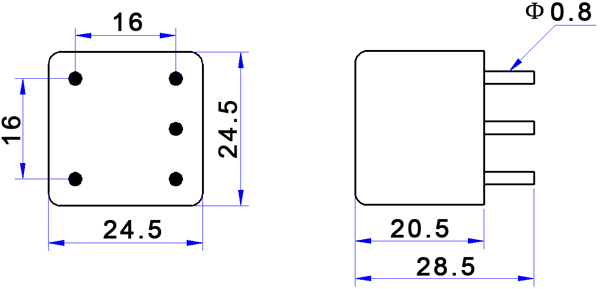

五、外形尺寸(mm):
