IT181

一、特点:
● 单光束施密特三极管集电极开路输出
● 光缝宽度(分辨率):0.8mm;光轴中心:2.2mm。
IT181H 为通光高电平输出,
  IT181L 为通光低电平输出。

PDF资料下载,请点击图片


二、极限参数:(Ta=25℃)

项 目

符号

数值

单位


正向电流

IF

50

mA

反向电压

Vr

5

V

耗散功率

P

75

mW


电源电压

Vcc

17

V

低电平输出电流

IOL

30

mA

集电极功耗

Pc

200

mW

工作温度

Topr

-20~+65

储存温度

Tstg

-30~+75


三、光电特性:(Ta=25℃)

项 目

符号

测试条件

最小

典型

****

单位


正向电压

VF

IF=10mA

-

1.2

1.4

V

反向漏电

IR

VR=5V

-

-

10

μA

工作电源

VCC

--

4.5

-

16.5

V

输出方式



NPN三极管集电集开路输出

低电平

VOL

IOL=16mA ,VCC=5V
IT181L,IF=10 mA,IT181H,IF=0

-

0.3

0.4

V

高电平

VOH

VCC=5V,VOC≤25V,RL=47K
IT181L,IF=0,IT181H,IF=10mA

0.9 VOC

-

-

V

静态电流

ICC

VCC=5V

-

3

10

mA

上升时间

Tr

Ev=100Lx,RL=280Ω

-

0.1

-

μS

下降时间

Tf

-

0.05

-

μS

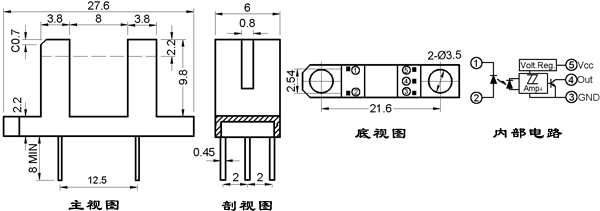

四、外形尺寸图:
