IT157

一、特点：
● 单光束施密特三极管集电极开路输出
● 光缝宽度(分辨率)：0.5mm；光轴中心：2.2mm。
● IT157H 为通光高电平输出,
　 IT157L 为通光低电平输出。

PDF资料下载,请点击图片


二、极限参数：（Ta=25℃）

项　目

符号

数值

单位

输
入

正向电流

IF

50

mA

反向电压

Vr

5

V

耗散功率

P

75

mW

输
出

电源电压

Vcc

17

V

低电平输出电流

IOL

30

mA

集电极功耗

Pc

200

mW

工作温度

Topr

-20～+65

℃

储存温度

Tstg

-30～+75

℃

三、光电特性：（Ta=25℃）

项　目

符号

测试条件

最小

典型

****

单位

输
入

正向电压

VF

IF=10mA

-

1.2

1.4

V

反向漏电

IR

VR=5V

-

-

10

μA

输

出

工作电源

VCC

--

4.5

-

16.5

V

输出方式



NPN三极管集电集开路输出

低电平

VOL

IOL=16mA ,VCC=5V
IT157L,IF=10 mA,IT157H,IF=0

-

0.3

0.4

V

高电平

VOH

VCC=5V,VOC≤25V,RL=47K
IT157L,IF=0,IT157H,IF=10mA

0.9 VOC

-

-

V

静态电流

ICC

VCC=5V

-

3

10

mA

上升时间

Tr

Ev=100Lx,RL=280Ω

-

0.1

-

μS

下降时间

Tf

-

0.05

-

μS

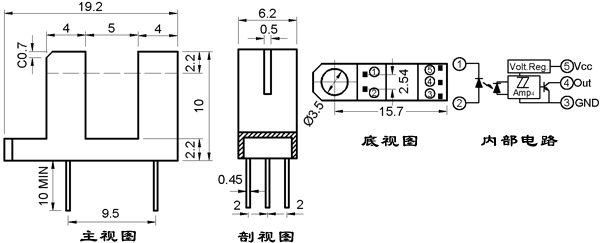

四、外形尺寸图：
