一、概 述:
    该器件是为红外遥控和其它传感用途而设
计的,其特点是灵敏度高、暗电流小、线性好、
响应速度快、采用抑制可见光的滤光封装,它
可与GaAs、GaAlAs系列红外发光二极管配对
使用,广泛应用于仪器、仪表、电气设备近红外
光数据传输接收,光电开关光电转换、电视机、
空调机、录像机、等家用电器红外遥控信号接收



资料下载,请点击图片

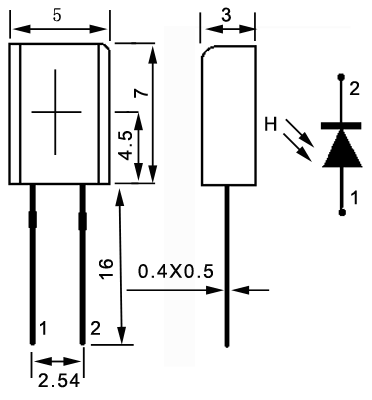

外形尺寸及内部电路示意图

二、主要技术参数

极限参数  Ta=25



符号

单位

反向电压

VR

35

V

正向电流-连续

IF

100

mA

总耗散功率 Ta=25℃

大于25℃时减额值

PD

150

33

mW

mW/



工作环境温度

Ta

-3070

引脚焊接温度(距引脚根部4mm,时间****5s

TL

260



特性Ta=25

特   性

符号

最小

典型

****

单位

反向暗电流(VR=10VH=0

ID

-

-

50

nA

电容(F=1MHZV=0

CJ

-

90

-

PF



光电特性Ta=25



符号

最小

典型

****

单位

峰值波长

λP

-

940

-

nm

反向光电流(λ=940nm,VR=5V

H=5mW/cmCT=2870°K

IL

-

50

-

uA

短路电流(H=5mW/cm, CT=2870°K)

Isc

40



-

uA

开路电流(H=5mW/cm, CT=2870°K)

VL

-

0.3

-

V

开通时间(VR=10VRL=1KΩ

Ton

-

50

-

ns

关断时间(VR=10VRL=1KΩ)

Toff

-

50

-

ns
