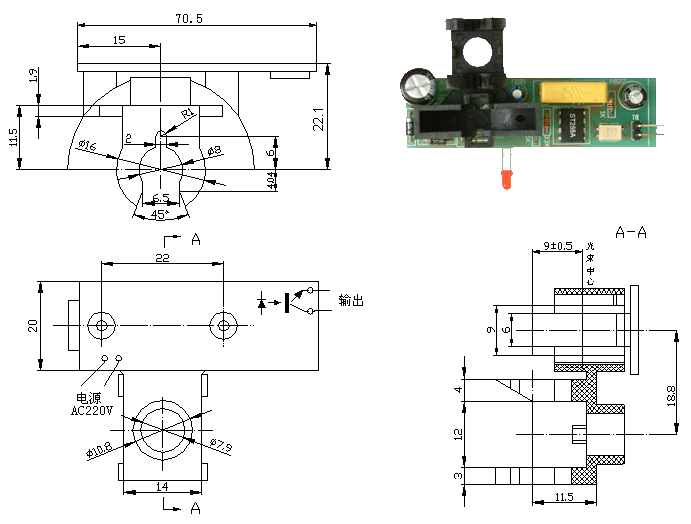

一、概述 MC-220V脉冲取样板是专门为DD862A型电度表而设计的,有源脉冲表专用模采用光耦(P521)隔离输出,不用添加其它固定件,可直接装于表上,不影响电表的校验和清洗。其利用直射式双光束光电传感器进行采样,经我公司开发的专用芯片ST288A整形后输出固定脉冲宽度正方向矩形脉冲信号。该型号脉冲取样板主要有以下功能:能有效消除抖动误差,在采集脉冲时不会因转盘抖动和上下电多计或少计脉冲数,是目前唯一能消除此类误差的脉冲板;有多种输出脉冲宽度可供客户选择 。
二、主要技术参数
项目
工作电压AC(V)
工作电流 (典型)
工作温度 ℃
参数
220
7 mA
-20~ 65
