一、反射取样式

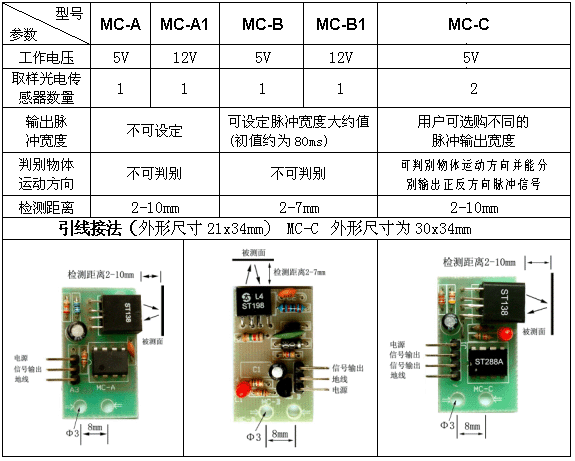

    1.该系列脉冲板是利用反射式光电传感器进行采样，经整形后输出矩形脉冲信号。主要用于电度表采样、供集中抄表系统采集脉冲信号、改装脉冲电度表、转速测量等计数场合，其中MC-C型采用我公司开发的专用芯片ST288A，在电度表采集脉冲时不会因转盘抖动和上下电多计或少计脉冲数，是目前唯一能消除此类误差的脉冲板，所有外形尺寸21mm×34mm(MC-C型为30×34mm)。具体型号参数见下图。安装使用中须注意以下事项：脉冲板的取样面必须是平面，取样面的取样标记与取样面颜色对比要大，这样保证光电传感器采样可靠，其中MC-C型取样标记宽度须大于10mm (取样面若是白色则取样标记涂成黑色；取样面若是黑色则  执取样标记涂成白色)。
    2.安装脉冲板时光电传感器的前端面与取样面必须平行，距离保持在规定范围内。
    3.脉冲板采样光电传感器避免强光照射，强光中的红外线将影响光电传感器的正常工作。

二、直射取样式

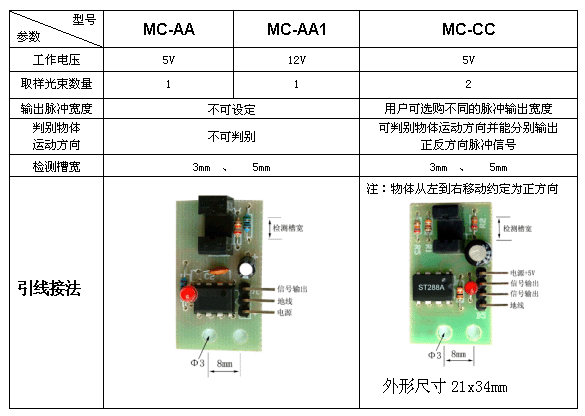

该系列脉冲板是利用直射取样式光电传感器进行采样，经整形后输出矩形脉冲信号，具体型号参数见下图。安装使用中须注意以下事项：
   1.脉冲板的取样盘的齿不能透光，其中MC-CC型取样盘的齿宽和槽宽大于2mm，保证光电传感器采样可靠 。
   2.脉冲板避免强光照射，强光中的红外线将影响光电传感器的正常工作。

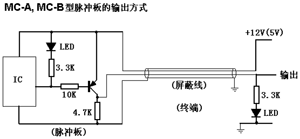

说明1：
1.脉冲板的静态电流约为18mA。
2.终端的LED指示灯应接低端，如图示，这样保证输出端的低电平有足够低。
MC-C1型脉冲板的输出方式
说明2：
1.脉冲板的静态电流约为20mA。
2.终端的LED指示灯应接高端，如图示，这样保证输出端的高电平有足够高。
（注：可定制其它电源电压和规格的脉冲板）
