M12d系列： |
| |
资料下载请点击图片 |
特点：
● 工作电压5～30V DC。
● 有多种输出方式选择。
● 体积小,安装简便。
|
|
|
一、输出方式及型号说明： |
输出方式 |
埋入式 型号 |
非埋入式 型号 |
接线图 |
直流二线制.常开 |
M12d-D3K2 |
M12d-D5K2 |
图（1） |
直流二线制.常闭 |
M12d-D3B2 |
M12d-D5B2 |
直流三线制.NPN.常开 |
M12d-D3NK3 |
M12d-D5NK3 |
图（2） |
直流三线制.NPN.常闭 |
M12d-D3NB3 |
M12d-D5NB3 |
直流三线制.PNP.常开 |
M12d-D3PK3 |
M12d-D5PK3 |
图（3） |
直流三线制.PNP.常闭 |
M12d-D3PB3 |
M12d-D5PB3 |
直流四线制.NPN.常开+常闭 |
M12d-D3NKB4 |
M12d-D5NKB4 |
图（4） |
直流四线制.PNP.常开+常闭 |
M12d-D3PKB4 |
M12d-D5PKB4 |
图（5） |
|
| |
| 二、技术参数： |
检测距离 |
埋入式：0～3mm |
非埋入式：0～5mm |
标准检测物体 |
12x12x1 铁 |
部分材料衰减系数 |
钢：1；不锈钢：0.85；铜：0.4；黄铜：0.3 |
连接方式 |
1.2米 电缆线；(可选：二线制；三线制；四线制) |
工作电压 |
5～30V DC |
输出电流 |
200mA |
静态电流 |
1mA |
通态压降 |
小于1.5V DC |
响应频率 |
200Hz |
保护电路 |
极性保护；输出过流保护 |
绝缘电阻 |
大于50MΩ |
动作指示灯 |
红色LED |
工作温度 |
-20°C~+70°C |
外壳材质 |
铜壳镀铬 |
防护等级 |
IP67 |
|
|
| |

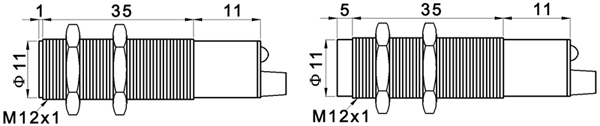

| 三、外形尺寸和接线图： |
| |
|
| |
| |
 |
| |
