M12c系列:
  资料下载请点击图片

特点:
● 工作电压5~30V DC。
● 有多种输出方式选择。
● 体积小,安装简便。

一、输出方式及型号说明:

输出方式

埋入式 型号

非埋入式 型号

接线图

直流二线制.常开

M12c-D3K2

M12c-D5K2

图(1)

直流二线制.常闭

M12c-D3B2

M12c-D5B2

直流三线制.NPN.常开

M12c-D3NK3

M12c-D5NK3

图(2)

直流三线制.NPN.常闭

M12c-D3NB3

M12c-D5NB3

直流三线制.PNP.常开

M12c-D3PK3

M12c-D5PK3

图(3)

直流三线制.PNP.常闭

M12c-D3PB3

M12c-D5PB3

直流四线制.NPN.常开+常闭

M12c-D3NKB4

M12c-D5NKB4

图(4)

直流四线制.PNP.常开+常闭

M12c-D3PKB4

M12c-D5PKB4

图(5)


二、技术参数:

检测距离

埋入式:0~3mm

非埋入式:0~5mm

标准检测物体

12x12x1 铁

部分材料衰减系数

钢:1;不锈钢:0.85;铜:0.4;黄铜:0.3

连接方式

1.2米 电缆线;(可选:二线制;三线制;四线制)

工作电压

5~30V DC

输出电流

200mA

静态电流

1mA

通态压降

小于1.5V DC

响应频率

200Hz

保护电路

极性保护;输出过流保护

绝缘电阻

大于50MΩ

动作指示灯

红色LED

工作温度

-20°C~+70°C

外壳材质

铜壳镀铬

防护等级

IP67

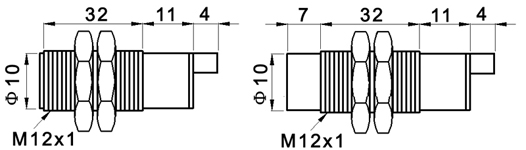

三、外形尺寸和接线图:
